配置時に自動的に勾配が認識されて配置された足場を、スパン変更後、再度勾配自動調整を行うと、正しく調整されない不具合があり、修正いたしました。
勾配自動調整は、枠移動等のメニューの中にある機能で、スラブや面の高さを認識して自動的に選択した足場の下部の高さを調整して調整枠や、単管+ジャッキで調整する機能となります。
枠組足場仮設計画システムから、平面作図、立面作図を直接DWG出力する際の設定を修正しました。
今まで、寸法、図面枠、人種別設定など、DWG出力時の色設定がない部材があったのを追加しました。
直接DWG出力する際には、必ず部材設定の表示色設定、踏板長さ別設定、人種別設定 等の色設定の、AC色をご確認の上、ご希望の色設定を行ってください。
AUTOCADで背景色が黒の場合、黒の設定をすると、背景色と同色となり、見えなくますので、黒以外を選択ください。
部材設定→表示色設定に図面枠が追加されました。
アップデート後、必ず設定を行ってください。

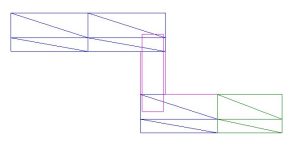

枠組足場の桁側から桁側へ足場板を配置している部分にも幅木が配置出来るようになりました。
既に配置済みの足場板は一度削除の上、再度配置いただければ幅木が配置されます。
縦横固定モードで作業後(外壁を点指示で配置等)縦横モードが解除されるように修正しました。
(縦横固定モードのままだとスラブや屋根等が正しく矩形指示出来ないため。)
枠移動等→レベル合わせ時に、調整枠がすでに配置されている枠の場合、別の調整枠や通常の枠に正しく変更できるように機能修正しました。
(レベル合わせ、とは布板のレベルを調整枠や単管ジャッキで調整させる機能です。)
単管変更時に立面条件の部材表示設定が反映されるように修正しました。サブメニューの条件にてご確認お願いします。
スラブ配置時に壁がスラブで止まらない不具合を修正しました。
1階の壁は2階のスラブで止まります。
単管足場で控え柱配置後、正しく断面が表示されない不具合を修正。
強度計算確認機能で梁枠の計算画面と印刷表示に相違があったのを修正。
共通物件管理システムに、メンテ会員向けアップデートボタンを追加。
共通 EVコードサイニング証明書の更新を行いました。
画像編集時、比率の場合、最後に編集された方の寸法を元に計算されるように修正。
その他軽微な不具合修正。
立面作図の踏板レベル寸法の層数表示を、1段目の踏板レベルから表示されるように修正しました。(それ以前はジャッキ上から表示)
立面時に裏面の開口が見える不具合を修正しました。
立面作図時の支柱割寸法が1スパンの時に合計寸法を出さないように修正しました。
立面作図時のジャッキ寸法値の位置を寸法左(画面下)へ表示させるように修正しました。
基準芯名の表示色をマゼンダに修正しました。
ダイアログ表示をキャンセル押下同様にESCキー押下で閉じるように修正
階高、基準芯を入力時にエンターキーで進めるように修正
図面化の際に、足場の割付寸法が2次元のグループになるように機能修正。
枠組足場を矩形削除時にに基準面を追加。
一側足場で作成した躯体関係を読み込み時(躯体トレース>一側躯読込)、GLが正しく読み込みできていなかったのを修正。
面(面作成)配置後に、面作成>変更で配置階とレベル修正ができるように機能追加。
